ما هي مضخة الحجاب الحاجز؟

مضخة الحجاب الحاجز هي مضخة إزاحة إيجابية تستخدم حجاب الحاجز المرن لنقل السوائل. ميزةها الأساسية هي أن وسيط النقل معزول تمامًا عن آلية محرك الأقراص بواسطة الحجاب الحاجز ، وهو مناسب للتعامل مع وسائط التآكل العالية أو السطحية أو تحتوي على الجسيمات. فيما يلي مقدمة مفصلة:

مبدأ العمل
حركة الحجاب الحاجز المتبادلة:
يحرك الحجاب الحاجز محركًا هوائيًا أو هيدروليكيًا أو ميكانيكيًا أو كهربائيًا لرد بالمثل في غرفة المضخة. عندما يتقلص الحجاب الحاجز إلى الداخل ، يزداد حجم التجويف لتشكيل ضغط سلبي لاستنشاق السائل ؛ عندما يتوسع إلى الخارج ، يتم ضغط التجويف لتصريف السائل.

يتحكم الصمام في اتجاه واحد في اتجاه التدفق:
يتم تعيين صمام في اتجاه واحد (صمام الكرة أو صمام رفرف) في المدخل والمنفذ لضمان تدفق في اتجاه واحد للسائل ومنع التدفق الخلفي.

الأنواع الرئيسية

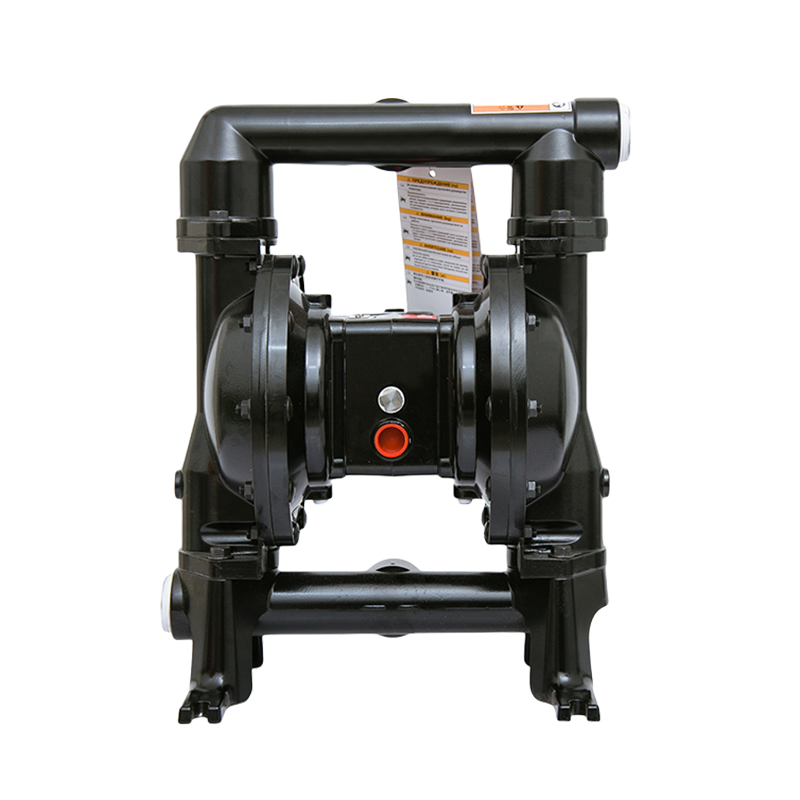

مضخة الحجاب الحاجز الهوائي

وضع محرك الأقراص: الهواء المضغوط يدفع الحجاب الحاجز ، ولا يلزم وجود كهرباء ، ومقاوم للانفجار ويمكن أن يجف.

المزايا: بنية بسيطة ، وسلامة عالية ، ومناسبة للبيئات القابلة للاشتعال والمتفجرة.

مضخة الحجاب الحاجز الكهربائي

وضع محرك الأقراص: يحرك المحرك الحجاب الحاجز من خلال آلية قضيب توصيل الكرنك ، وهي مناسبة لمتطلبات التدفق المستقرة.

مضخة الحجاب الحاجز الهيدروليكي

وضع محرك الأقراص: الزيت الهيدروليكي يدفع الحجاب الحاجز ، مع ارتفاع ضغط ، وغالبًا ما يستخدم في النقل الدقيق للضغط العالي (مثل العمليات الكيميائية).

الميزات الأساسية
التصميم الخالي من التسرب: يعزل الحجاب الحاجز الوسط ومكونات القيادة لتجنب ختم مشاكل التسرب.

القدرة على الانتعاش الذاتي: لا يمكن شفط الجفاف (لا حاجة لإبداع المضخة) ، ويمكن أن يصل نطاق الشفط إلى 5-6 أمتار.

مقاومة التآكل/مقاومة التآكل: تعتبر مواد جسم الحجاب الحاجز ومواد جسم المضخة اختياريًا (مثل PTFE ، المطاط ، المعدن) ، مناسبة للوسائط التي تحتوي على الجسيمات المتآكل للغاية أو الصلبة.

تنظيم التدفق: يتم ضبط معدل التدفق عن طريق ضغط الهواء أو السرعة ، والنبض أصغر من مضخات الإزاحة الإيجابية الأخرى.

مجالات التطبيق
الصناعة الكيميائية: نقل السوائل المسببة للتآكل مثل الأحماض والقلويات والمذيبات.

الغذاء/الأدوية: التصميم الصحي ، والتعامل مع السوائل العالية أو الحساسة.

التعدين/حماية البيئة: التعامل مع الملاط الذي يحتوي على الحمأة والجزيئات الكاشطة.

الصناعة النووية: النقل الآمن للوسائط المشعة.

مزايا وعيوب
المزايا: ختم جيد ، صيانة بسيطة ، القدرة على التكيف القوية ، ويمكن أن تعمل مكتوفيًا.

العيوب: الحجاب الحاجز عرضة لتلف التعب (يجب استبدالها بانتظام) ، ونبض الخرج كبير (يمكن تخفيفه عن طريق إضافة مثبط نابض).

المعلمات الرئيسية للاختيار
التدفق والضغط: حدد وفقًا لظروف العمل.

مادة الحجاب الحاجز: يتم اختيار المطاط ، PTFE ، أو المعدن وفقًا لخصائص الوسط.

نوع الصمام: صمام الكرة مناسب للوسائط الحبيبية ، وصمام رفرف مناسب للسوائل عالية اللزوجة.

تعد مضخات الحجاب الحاجز خيارًا لظروف عمل خاصة بسبب سلامتها وقدرتها على التكيف ، وخاصة في الحالات التي يلزم تسرب الصفر.
