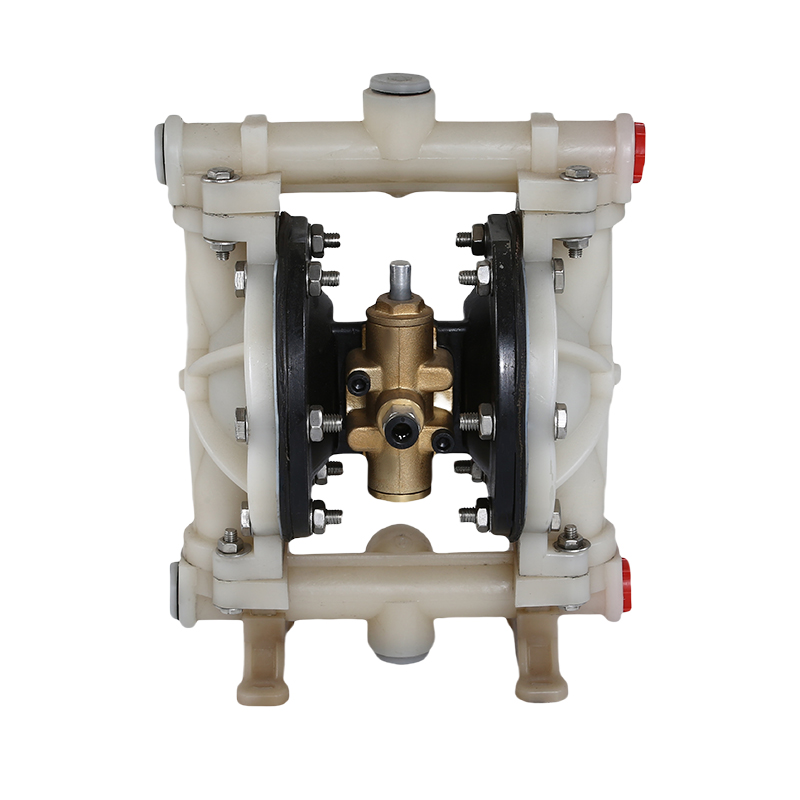

مضخة الحجاب الحاجز الهوائية المبطنة: العمود الفقري لنقل المواد الكيميائية المسببة للتآكل

تواجه مصانع المعالجة الكيميائية معركة مستمرة ضد التآكل. الأحماض. المواد الكاوية. المؤكسدات. المذيبات. وبدون العزل المناسب للسوائل، يكون ذلك بمثابة فشل مبكر للمضخة. أ مضخة الحجاب الحاجز الهوائية مبطنة يعالج هذا التحدي من خلال حاجز وقائي. إنه يفصل الوسائط العدوانية عن الهيكل الهيكلي. إنه يطيل عمر المعدات بشكل كبير. فهو يجعل الاستبدال أكثر اقتصادا والصيانة أكثر قابلية للتنبؤ بها.

المبدأ الأساسي: العزلة من خلال البطانة

تعمل البطانة كحاجز قرباني

تتميز المضخة بطبقتين من المواد المتميزة. الغلاف الخارجي مصنوع من الحديد الزهر أو الألومنيوم، مما يوفر قوة ميكانيكية. يحمل السطح الداخلي بطانة مربوطة من البوليمر الفلوري أو المطاط أو البولي بروبيلين. تتصل البطانة بسائل العملية. السكن لا يرى وسائل الإعلام العدوانية.

يوفر السكن الدعم الهيكلي بتكلفة أقل

يجب أن يتم تصنيع المضخات غير المبطنة بالكامل من سبائك باهظة الثمن. تستخدم مضخة الحجاب الحاجز الهوائية المبطنة مواد أساسية فعالة من حيث التكلفة. توفر البطانة المقاومة الكيميائية. يوفر السكن السلامة الهيكلية. سعر المضخة أكثر سهولة في الوصول إليه.

المكونات الحاسمة لنظام البطانة

يحدد اختيار مادة البطانة التوافق الكيميائي

يتعامل PTFE وPFA مع مقاومة الأحماض السيئة. يناسب EPDM والنيوبرين المواد الكيميائية والمواد الكاشطة الخفيفة. يعمل مادة البولي بروبيلين في التطبيقات المتوسطة. تم تصميم البطانة لتناسب درجة حرارة التشغيل والضغط المحددين.

تضمن سلامة السندات الموثوقية على المدى الطويل

يتم ربط البطانة باستخدام مواد لاصقة أو احتجاز مقولب. يجب أن تتحمل الرابطة درجة الحرارة ودورة الضغط دون التصفيح. لا يتسرب السائل بين البطانة والإسكان. تحافظ المضخة على سلامتها على مدى سنوات من الخدمة.

إليك ما يتضمنه تكوين المضخة المبطنة النموذجية:

• مواد البطانة: PTFE، PFA، EPDM، النيوبرين، البولي بروبيلين
• مواد الإسكان: الحديد الزهر، حديد الدكتايل، الألومنيوم
• سماكة البطانة: من 3 ملم إلى 8 ملم
• نطاق درجة الحرارة: -40 درجة مئوية إلى 180 درجة مئوية حسب البطانة
• تصنيف الضغط: ما يصل إلى 10 بار

مجالات التطبيق حيث توفر المضخات المبطنة القيمة

معالجة المعادن

تقوم المرافق بنقل أحماض الكبريتيك والهيدروكلوريك لعمليات الترشيح. تتعامل مضخة الحجاب الحاجز الهوائية المبطنة مع هذه الوسائط العدوانية. بطانة PTFE تقاوم الهجوم. يوفر السكن الحديدي القوة بتكلفة منخفضة.

معالجة المياه ومياه الصرف الصحي

تقوم النباتات بجرعة هيبوكلوريت الصوديوم والصودا الكاوية وكلوريد الحديديك. تمنع مضخة الحجاب الحاجز الهوائية المبطنة التنقر والتآكل الناتج عن الإجهاد. تحافظ البطانة على سلامتها على مدى سنوات من التعرض.

التصنيع الكيميائي

تتعامل العمليات مع المذيبات والمؤكسدات. تتكيف مضخة الحجاب الحاجز الهوائية المبطنة مع ظروف العملية المتغيرة. يمكن تبديل مادة البطانة دون استبدال الهيكل.

معايير الاختيار لمهندسي المصانع

قوة السندات التي تم التحقق منها

يجب أن يكون لمضخة الحجاب الحاجز الهوائية المبطنة اختبار موثق لقوة الرابطة. تؤكد بيانات قوة التقشير أو قوة القص سلامتها. توفر الشركة المصنعة هذه السجلات مع كل سلسلة مضخات.

بيانات مقاومة النفاذية

تنتشر المواد الكيميائية عبر سماكة البطانة مع مرور الوقت. توفر مضخة الحجاب الحاجز الهوائية المبطنة بيانات النفاذ للخدمة المقصودة. يتم اختيار مادة البطانة لنفاذية منخفضة. السائل لا يصل إلى السكن.

تصميم قابل للاستبدال في المجال

تشتمل مضخة الحجاب الحاجز الهوائية المبطنة على إجراء موثق. البطانة البديلة متاحة كقطعة غيار. تعود المضخة إلى الخدمة بسرعة. فرق الصيانة تكمل العمل بدون أدوات خاصة.

تحدد مضخة الحجاب الحاجز الهوائية المبطنة ما إذا كان نظام نقل المواد الكيميائية يعمل لسنوات بتكاليف يمكن التنبؤ بها أو يفشل في غضون أشهر. اختر مضخة ذات قوة ربط مثبتة، ومقاومة للتخلل، وتصميم قابل للاستبدال في الميدان. سيتم احتواء سوائلك العدوانية. سيتم حماية استثمارك في المعدات. هذا هو الغرض من مضخة الحجاب الحاجز الهوائية المبطنة. لجعل عملية النقل المسببة للتآكل متينة وفعالة من حيث التكلفة.
